日常陶瓷創(chuàng)作中，難免會(huì)遇到這樣或那樣的疑難雜癥，為幫助小伙伴們突破瓶頸，找到問(wèn)題解決方案，藝享陶定期為你分享《陶瓷制作常見(jiàn)問(wèn)題和解決方法》：

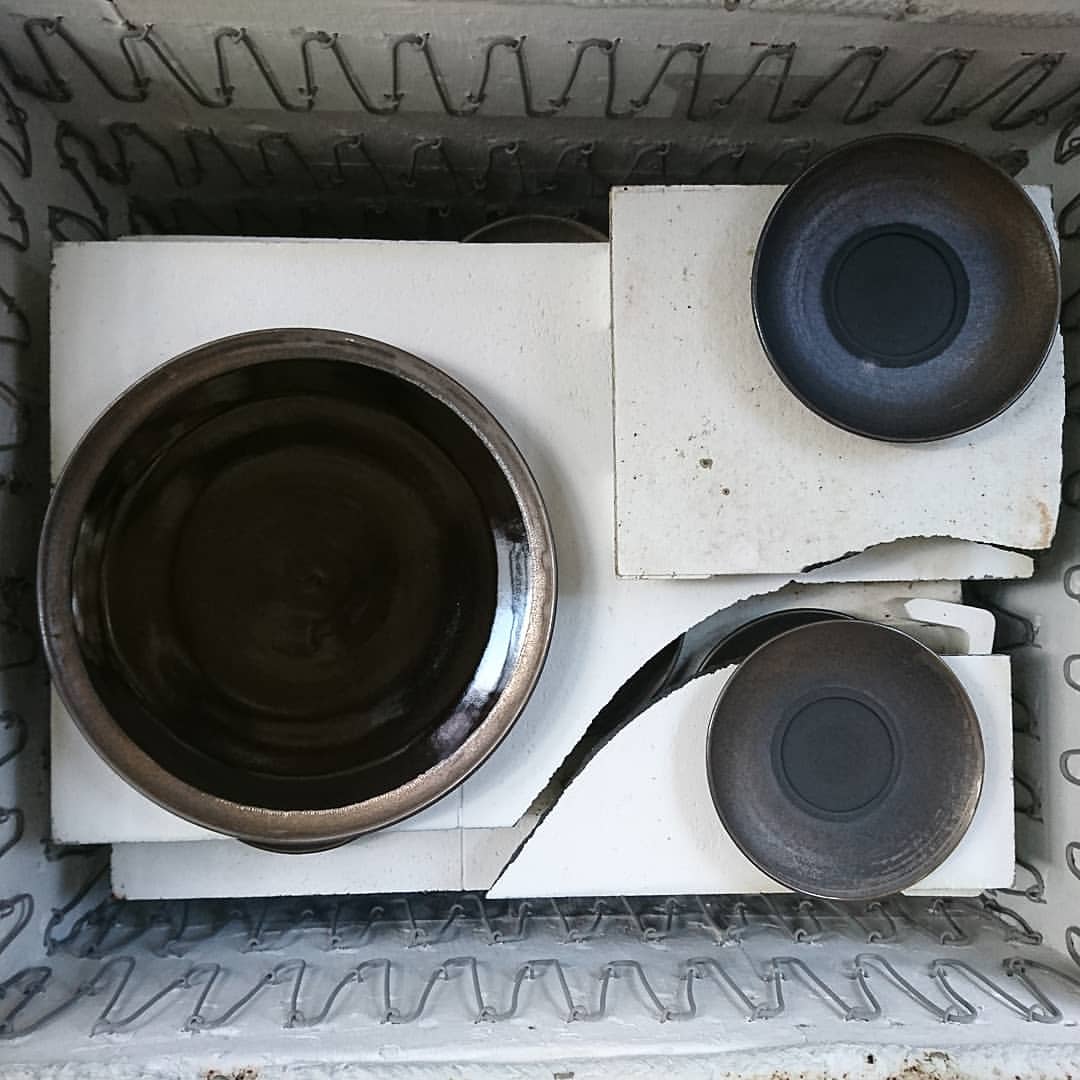

011.燒窯時(shí)為什么會(huì)炸窯？

答：炸窯主要因?yàn)樗嘏鳑](méi)有干透，實(shí)心作品太厚，升溫太快，燒制前泥料里有氣泡等，炸窯不僅會(huì)損傷作品，對(duì)窯爐安全也有一定的影響。

解決方法：1）完全干透后才可燒制；2）作品厚度不可超過(guò)2cm；3）捏雕作品需是空心，可填充報(bào)紙；4）不可隨意調(diào)動(dòng)升溫曲線，切忌直線升溫；5）制作作品前，必須揉泥，排出氣泡。



012.瓷器燒成后釉面為什么會(huì)收縮？

答：這就是我們常說(shuō)的縮釉，表現(xiàn)為釉面開(kāi)裂、坯釉剝離、不規(guī)則皸裂。主要原因有釉水過(guò)稠、施釉太厚、釉水有雜質(zhì)、陶泥密度低孔隙多也易產(chǎn)生縮釉或起泡、釉料膨脹率及收縮率低于坯體等，解決方法：釉料加水稀釋?zhuān)瑴p少施釉次數(shù)，坯體除塵補(bǔ)水，陶泥不上釉（精陶泥上釉）。





013.燒成后作品為什么會(huì)流釉結(jié)塊？

答：釉料流至作品底部并粘連棚板，是因?yàn)槭┯院笪垂蔚撞恋?，底部沾有釉料；燒窯時(shí)窯溫過(guò)高；所選的是流動(dòng)性釉料。解決方法：施釉后用海綿擦底；注意所選釉料最高耐燒溫度；流動(dòng)性釉料上釉時(shí)，上厚下??；如需滿釉，底部用氧化鋁餅或支釘墊底。



014.釉上彩為什么會(huì)起泡發(fā)皺？

答：燒制后釉上彩顏料氣泡發(fā)皺，炸開(kāi)甚至剝落，是因?yàn)闊茰囟冗^(guò)高、急速升溫、顏料過(guò)厚。解決方法：繪畫(huà)時(shí)顏料不宜過(guò)厚；烤花（低溫）時(shí)，不可急速升溫；燒成溫度曲線在設(shè)置780-800℃之間為宜，大多電窯出廠時(shí)設(shè)定了烤花程序，燒窯時(shí)直接選擇烤花即可。





015.釉水為什么會(huì)揮發(fā)沉淀？

答：現(xiàn)在的釉料為礦物質(zhì)材料，加清水調(diào)配而成的，一般不會(huì)變質(zhì)，可以長(zhǎng)期存放，但由于在水中無(wú)法溶化，因此比較容易沉淀的，使用前需搖勻。如果釉水中的水分揮發(fā)了，需將釉料倒出研磨，加水混合攪拌，再用120目篩網(wǎng)過(guò)濾，便可繼續(xù)使用了，不會(huì)影響燒制效果。



016.顏色釉遇到透明釉為什么會(huì)起泡？

答：作品燒成后透明釉與顏料接觸面出現(xiàn)細(xì)微氣泡，是透明釉與顏料不匹配、顏料上色過(guò)厚、溫度過(guò)高造成的。解決方法：1）制作試片實(shí)驗(yàn)多批次色料；2）繪畫(huà)色料厚度適中；3）多種顏料同時(shí)使用應(yīng)注意顏料成分；4）不可急速升溫，注意最高燒制溫度，防止窯溫測(cè)溫不準(zhǔn)，建議使用測(cè)溫錐。





017.捏雕作品為什么要做成空心？

答：捏雕作品之所以炸坯，是因?yàn)榭諝饫镉幸欢ǖ乃荩m然肉眼看不見(jiàn)，但是比我們想象的量要大得多，所謂干燥泥坯也是含水的。坯體如做成實(shí)心或超過(guò)一定厚度（比如一件直徑30cm的球形作品厚度大約2cm），作品升溫過(guò)程中內(nèi)部的水蒸氣會(huì)因急劇升溫而膨脹，由于器物過(guò)厚，水氣來(lái)不及釋放就可能會(huì)炸坯。無(wú)論體積大小，密封的大件陶瓷作品創(chuàng)作時(shí)一定要做成空心，并開(kāi)孔排氣。



018.注漿、印坯作品為什么容易變形？

答：注漿、印坯用的模具材質(zhì)一般為石膏，具有一定的吸水性。燒制前變形原因有非自然干燥脫模、干燥時(shí)導(dǎo)致內(nèi)外干濕度不一致、移動(dòng)時(shí)致使坯體變形。解決方法：1）室溫較高時(shí)作品應(yīng)自然干燥（不宜暴曬）；2）室溫較低時(shí)可用吹風(fēng)機(jī)輔助干燥，或?qū)⒆髌贩旁诟G爐頂部烘干；3）印坯后待坯體脫離模具（有縫隙）再取出；4）取出后將坯體放置在木質(zhì)托盤(pán)上自然晾干。





019.瓷器為什么一定要上釉？

答：釉與玻璃物化性質(zhì)相似，顯微結(jié)構(gòu)和均勻度比玻璃復(fù)雜；釉不單純是硅酸鹽，成分比玻璃復(fù)雜；釉中的氧化鋁含量比玻璃多。瓷器之所以上釉，目的是使成品不透水不透氣，提高硬度和致密性；增強(qiáng)表面玻璃質(zhì)感和光度，提升瓷器性能。



020.貼紙和印花產(chǎn)品為什么不上透明釉？

答：白胎盤(pán)經(jīng)1200℃以上高溫?zé)煲呀?jīng)瓷化，而貼紙和印花必須在白瓷胎上進(jìn)行，是浮于瓷器表面的，貼紙或印花后只需750~800℃二次復(fù)燒即可。而透明釉則須1240℃才能附著?？净囟葍?nèi)，透明釉不能完全熔融。
